Инструкция по применению очистителя воздуха с увлажнением AirComfort 3SK-AC0304

AirComfort 3SK-AC0304
Этот прибор работает только от сети питания переменного тока напряжением 220 В. Не подключайте этот прибор к сети питания с другим напряжением.

Перед применением данного прибора прочтите инструкцию “Важные замечания по мерам предосторожности”. Храните инструкцию в легкодоступном месте.



Каковы преимущества использования прибора AirComfort 3SK-AC0304?

Воздушный фильтр
Удаление загрязнений
Действие: удаление всех крупных загрязняющих частиц, таких, как пыль, волосы, шерсть животных, пыльца растений и т.д.
Ионное подавление роста микроорганизмов
Стерилизация и чистое увлажнение
Действие: Подавление микроорганизмов (например, бактерий, вирусов, грибковых спор) и клещей путем ионизации хлора, содержащегося в водопроводной воде. Использовать периодически в положении “On” (вкл.) или “Off” (выкл.). (Эта функция не работает, если в баке нет воды или кабель питания отключен от сети).
Фильтр с антибактериальной пропиткой
Удаление мелких частиц и подавление роста вирусов и плесени
Действие: Имеющаяся функция увлажнения путем испарения (естественная конвекция). Рост бактерий и плесени подавляется с помощью фильтра, который обработан антибиотиком. ( Отсутствие эффекта белого порошка, который является основным недостатком ультразвукового увлажнителя.)
Увлажнение методом испарения
Управление режимами увлажнения в зависимости от различных погодных условий
Действие: Когда влажность в помещении слишком низкая или слишком высокая, воздухоочиститель может автоматически определить влажность и отрегулировать степень увлажнения даже в режиме продолжительной работы.
Система стерилизации ультра-фиолетовой лампой
Стерилизация
Действие: Подавление бактерий, вирусов, плесени и клещей путем стерилизации ультрафиолетовой лампой.
Био-фотокатализатор
Эффект деодорирования и адсорбции лучше, чем у активированного угля
Действие: Поглощение и разложение неприятных запахов и дыма. Благодаря использованию фильтра с фотокатализатором (фосфат кальция деодорант + фотокатализатор)воздухоочиститель устраняет все неприятные запахи курения сигарет, плесени, ванной комнаты, домашних животных, кухни, выхлопных газов автомобилей, новой мебели и бытовых отходов.
Генератор отрицательных ионов
Функция очистки воздуха
Действие: Удаление пыли и стерилизация (от вирусов, пыли, пыльцы,плесени и загрязняющих частиц)

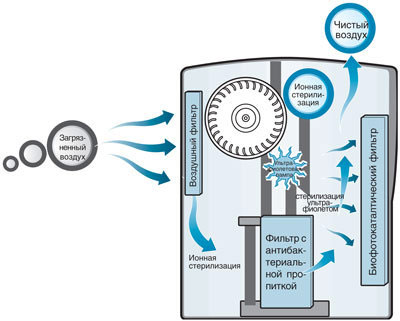

Как работает воздухоочиститель AirComfort 3SK-AC0304

Процедура очистки воздуха

AirComfort 3SK-AC0304





  • Удаление пыли (сбор пыли):
    воздушный фильтр - испарительный фильтр с антибиотиком (водяной фильтр) - генерация отрицательных ионов

  • Удаление запахов (деодорирование):
    испарительный фильтр с антибиотиком (водяной фильтр) -биофотокатализатор - генерация отрицательных ионов

  • Подавление микроорганизмов в воздушной среде (стерилизация):
    ионная система стерилизации - испарительный фильтр с антибиотиком (водяной фильтр) - система стерилизации ультра- фиолетовой лампой - био- фотокатализатор - генерация отрицательных ионов



Важные инструкции по мерам предосторожности


AirComfort 3SK-AC0304Предупреждение- Несоблюдение этих указаний создать опасную ситуацию, которая может привести к серьезной травме или смерти. ВЫПОЛНЕНИЕ РЕКОМЕНДАЦИЙ ОБЯЗАТЕЛЬНО.



AirComfort 3SK-AC0304Внимание - Несоблюдение этих указаний может привести к травме или повреждению мебели или предметов домашней обстановки. ВСЕГДА СОБЛЮДАЙТЕ ОСТОРОЖНОСТЬ.


Расшифровка условных обозначений

AirComfort 3SK-AC0304Запрещено, означает, что действие запрещено, и какое именно.



AirComfort 3SK-AC0304Земля, означает: “заземление”



AirComfort 3SK-AC0304Запрещается разбирать, означает: “не разбирать”



AirComfort 3SK-AC0304Не прикасаться, означает: “запрещено прикасаться”



AirComfort 3SK-AC0304Опасность удара электрическим током, означает: “штепсель или розетка электропитания”



AirComfort 3SK-AC0304Избегать попадания влаги, означает: “избегать попадания влаги”



AirComfort 3SK-AC0304Обязательно, означает: “обязательно соблюдать”



Предупреждение



  • Берегите магнитный разъем от детей, так как они могут взять его в рот. Несоблюдение этого указания может привести к удару электри-ческим током или к травме.

  • Избегайте попадания влаги на корпус. Несоблюдение этого указания может привести к короткому замыканию или к удару электрическим током.

  • Не заглядывайте в выпускное отверстие прямо сверху. Несоблюдение этого указания может привести к повреждению глаз.

  • Сливайте в таком направ- лении, как показано, будьте осторожны, чтобы не залить основной корпус. Несоблюдение этого указания может привести к короткому замыканию или к пожару.

  • Перед тем, как менять воду или промывать бак, отключите вилку питания от сети и отсоедините магнитный разъем.. Несоблюдение этого указания может привести к удару электри- ческим током или к травме.

  • Не пытайтесь обслуживать прибор или вносить изменения в конструкцию самостоятельно. Все работы по обслуживанию должен производить авторизован ный сервисный центр, несоблюдение этого указания может привести к удару электрическим током, к травме или к пожару.

  • Не прикрепляйте никакие предметы, такие, как булавки или наклейки, к магнитному разъему. Это может привести к удару электрическим током, к короткому замыканию или к пожару.

  • Не вталкивайте никакие предметы в воздухо-заборник, в выпускное отверстие или в вентиляционную решетку. Несоблюдение этого указания может привести к выходу при- бора из строя, к удару электри- ческим током или к травме.

  • Не подключайте вилку питания или магнитный разъем мокрыми руками. Несоблюдение этого указания может привести к удару электрическим током.

  • Не используйте поврежден ный кабель питания. Несоблюдение этого указания может привести к удару электри- ческим током или к пожару. Замените кабель питания в авторизованном сервисном центре


Важные инструкции по мерам предосторожности



  • Избегайте электрической перегрузки стенных розеток и удлинителей подключением чрезмерного количества потребителей. Несоблюдение этого указания может привести к удару электри- ческим током или к пожару.

  • Включайте кабель питания или магнитный разъем плотно. Неплотное включение или нарушение целостности вилки или кабеля питания может привести к удару электри- ческим током или к пожару.

  • Не используйте хлорные или кислотные чистящие средства. Несоблюдение этого указания может привести к выбросу токсичных газов.

  • Периодически очищайте разъемы питания. Скопление пыли на разъемах питания может привести к короткому замыканию и к пожару.



Меры предосторожности



  • Меняйте воду в баке ежедневно. Продолжительная работа воздухо- очистителя без очистки может привести к снижению увлажняю- щей способности из-за отложений в баке или к появлению неприя- тного запаха по причине роста бактерий или плесени в баке.

  • Не производите очистку во время работы. Несоблюдение этого указания может привести к удару электрическим током или к травме.

  • Не перекрывайте выпускное отверстие. Перекрытие выпускного отверстия тканью, полотенцем, шторой может привести к неисправности воздухоочистителя.

  • Не устанавливайте воздухо- очиститель на электронную радиоаппаратуру, такую, как телевизор; а также на нагревательные приборы. Если воздухоочиститель пере- вернется, и при этом из него разольется или вытечет вода, это может привести к неисправ- ности аппаратуры или к пораже- нию электрическим током.

  • Не устанавливайте в месте, не обеспечивающем необходи-мую безопасность эксплуатации Если прибор установлен в месте, не обеспечивающем необходимую безопасность эксплуатации, или в таком месте, где его могут достать дети, возможно опрокидывание воздухоочистителя с последующим разливанием воды или поломкой.

  • Не тяните ручку для переноски вперед. Чрезмерное усилие на ручке может привести к повреждению прибора.

  • Будьте осторожны, чтобы не защемить пальцы ручкой для переноски. Не отрывайте ручку. Это может привести к поломке воздухоочистителя или к травме.

  • Расположите воздухоочиститель так, чтобы выходящий воздух не попадал прямо на стену или на мебель. Несоблюдение этого указания может привести к порче или деформации мебели или обоев.

  • Обязательно соберите воздухоочиститель после очистки с соблюдением полной комплектности. Использование воздухоочистителя без фильтра фотокатализатора, испарительного фильтра с антибио- тиком, передней крышки, воздухоза- борной решетки или крышки водяного бака может привести к неисправ- ности воздухоочистителя.

  • Отключайте электрическую вилку от розетки, держа за вилку, а не за провод. Несоблюдение этого указания может привести к обрыву провод- ника в электрическом проводе, что в свою очередь, может привес ти к поражению электрическим током, короткому замыканию или пожару.

  • Используйте только водопро- водную воду (питьевую воду); не используйте воду из системы очистки, воду с ионами щелочи, минеральную воду, воду из колодца или скважины. Несоблюдение этого указания может привести к нарушению ионной стерилизации и привести к росту плесени или микроорганиз мов, затем к появлению неприятного запаха

  • Перед тем, как переносить воздухоочиститель, слейте воду из бака; переносите воздухоочиститель, держа его за ручку, чтобы не наклонять во время переноски. Несоблюдение этого указания может привести к разливанию воды.

  • Периодически очищайте воздухоочиститель, используя описанный метод. Грязь может привести к снижению увлажняющей способности и к появлению неприятного запаха.

  • Если возможна температура ниже нуля, слейте воду из водяного бака и резервуара, чтобы она не замерзла. Несоблюдение этого указания может привести к неисправности воздухоочистителя.

  • Не увлажняйте слишком сильно. Это может привести к переувлажнению помещения.

  • Используйте воздухоочиститель без воды, если в помещении высокая влажность и воздухо очисти- тель нужно использовать только для очистки воздуха.

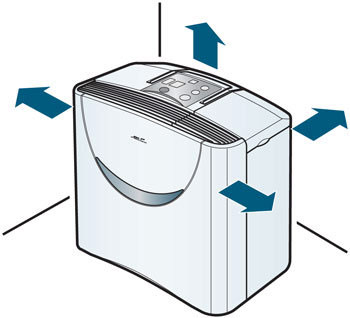

Выбор места установки AirComfort 3SK-AC0304. Избегайте установки в местах, перечисленных ниже.



  • Место, в котором воздушный поток от кондиционера попадает прямо на воздухоочиститель.
    Несоблюдение этого указани может вызвать обратный поток воздуха, что приведет к поломке воздухоочистителя и к неправильному контролю влажности воздуха в комнате.

  • За шторой, на ковре или под столом со скатертью.
    Несоблюдение этого указания может вызвать загораживание воздухозаборной решетки или неиспра вность воздухоочистителя.
    AirComfort 3SK-AC0304

  • Место, открытое прямому солнечному свету, вблизи или над радиатором или обогревателем.
    Несоблюдение этого указания может вызвать изменение цвета или деформацию основного корпуса или повышение влажности, в результате чего вырастет плесень.

  • Размещение на высоте, наклонной или мягкой поверхности (постели и т.п.).
    Воздухоочиститель может упасть в результате контакта с человеком или землетрясения, в результате чего нарушится установка датчика уровня, который включит индика тор “нет воды” и отключит устройство.

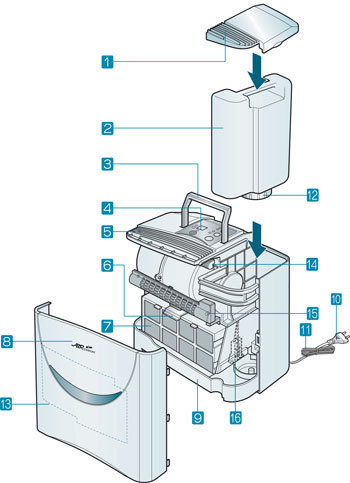

Идентификация компонентов и органов управления AirComfort 3SK-AC0304

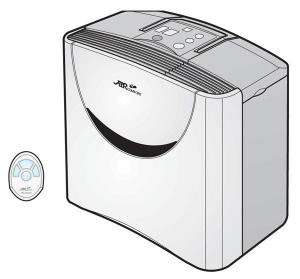

Основной корпус - вид спереди


AirComfort 3SK-AC0304

  • Крышка водяного бака

  • Водяной бак

  • Ручка для переноски

  • Панель управления

  • Выпускное отверстие

  • Фиксатор испарительного фильтра с антибиотиком

  • Испарительный фильтр с антибиотиком

  • Передняя панель

  • Резервуар

  • Магнитный разъем

  • Кабель питания

  • Вилка питания

  • Кран водяного бака

  • Биокатализатор

  • Генератор отрицательных ионов

  • Лампа ультрафиолетовой стерилизации

  • Система ионнойстерилизации

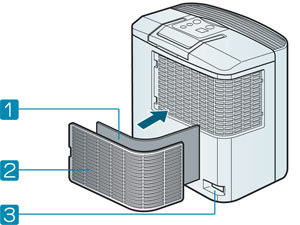

Основной корпус - вид сзади


AirComfort 3SK-AC0304

  • Воздушный фильтр

  • Воздухозаборная решетка

  • Разъем питания



Идентификация компонентов и органов управления AirComfort 3SK-AC0304

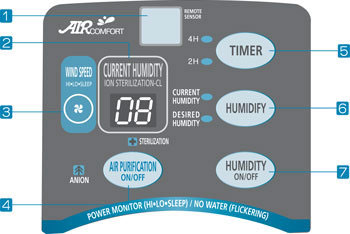

Пользовательская панель управления


AirComfort 3SK-AC0304

  • Приемник сигнала пульта дистанционного управления

  • Цифровой индикатор

  • Кнопка управления расходом воздуха

  • Кнопка вкл./выкл. очистки воздуха - кнопка питания

  • Кнопка управления таймером

  • Кнопка управления влажностью

  • Кнопка вкл./выкл. увлажнителя - кнопка питания

Цифровой индикатор

AirComfort 3SK-AC0304
Ионная стерилизация
После того, как включена система ионной стерилизации, на индикаторе на 5 секунд появляется CL, затем индикатор показывает текущую рабочую влажность.

AirComfort 3SK-AC0304
Только очистка воздуха
Во время работы в режиме очистки воздуха индикатор показывает AC.
Пульт дистанционного управления


AirComfort 3SK-AC0304

  • Кнопка управления расходом воздуха

  • Кнопка управления влажностью

  • Кнопка управления таймером

  • Кнопка вкл./выкл. очистки воздуха

  • Чехол пультадистанционного управления



Идентификация компонентов и органов управления AirComfort 3SK-AC0304


Внимание

  • Этот прибор является бытовым очистителем-увлажнителем воздуха общего назначения, предназначенным для использования в помещении.

  • Не отключайте прибор надолго, когда вода находится в водяном баке или в резервуаре. (Система ионной стерилизации не работает.)

  • Всегда используйте свежую воду, содержите прибор в чистоте. (В противном случае может начаться рост плесени и микроорганизмов, и появится неприятный запах).

  • Вынимайте кабель питания, как описано в примечании на передней панели прибора.

Заполнение водяного бака

Заполните водяной бак.
AirComfort 3SK-AC0304

  • Если мигает индикатор “No Water” (нет воды), то функция стерилизации не работает. В этом случае заполните водяной бак водой.

  • В водяной бак помещается около 4 л воды. Обязательно используйте водопроводную воду (питьевую).

  • Меняйте воду каждый день.

  • После заполнения бака плотно закройте крышку, чтобы не было течи.

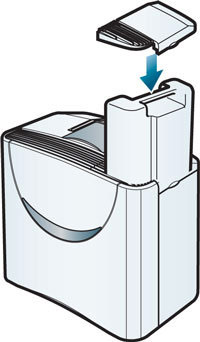

Установите водяной бак на место и закройте крышку водяного бака.


AirComfort 3SK-AC0304
Включите воздухоочиститель, после того, как вода полностью заполнит резервуар.
Когда вода в баке заканчивается, работа авто матически останавливается, загорается индикатор “No Water” (нет воды) и звучит звуковой сигнал (мелодия)


AirComfort 3SK-AC0304
Заполните бак и включите выключатель питания.

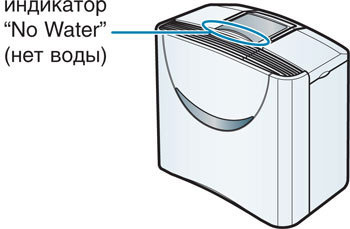

Если мигает индикатор “No Water” (нет воды)

  • Работа воздухоочистителя автоматически останавливается, когда в баке заканчивается вода. (Мигает индикатор “No Water” - нет воды.)

  • При выборе режима “Time Control” - управление таймером мигает только один ламповый индикатор питания.

  • Если выбран режим без подсветки для ламповых индикаторов “Power” (питание) и “No Water” (нет воды), то воздухоочиститель играет мелодию “No Water” (нет воды) 6 секунд. Чтобы остановить мелодию, нажмите на кнопку “Power” (питание).



Что означает мигание

  • 1, 3 или 5 ламп контроля питания постоянно мигают.



Перед тем, как использовать

  • Подключите магнитный разъем к кабелю питания, затем включите кабель питания в розетку (220 В перем. тока).

  • Когда вы используете воздухоочиститель в первый раз, или после замены фильтра с антибиотиком, или если фильтр с антибиотиком высох, нажмите на кнопку питания через 10 секунд после того, как вы залили воду.

  • На цифровом индикаторе 10 секунд будет высвечиваться CL, затем начнется стерилизация.




Очистка воздуха


AirComfort 3SK-AC0304

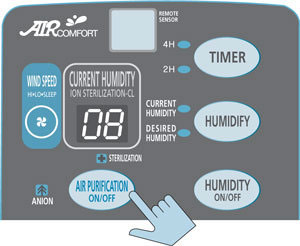

Нажмите на кнопку “Air Purification” (очистка воздуха)

  • Когда воздухоочиститель работает в режиме осушения воздуха (снижения влажности), можно выбрать режим “Air Purification” (очистка воздуха).

  • Когда воздухоочиститель работает в режиме “Air Purification” (очистка воздуха), индикация “No Water” (нет воды) не появляется.

  • Когда выбран режим “Air Purification" (очистка воздуха), кнопка “Humidity Control” (управление влажностью) не действует.

  • При нажатии на кнопку “Air Purification” (очистка воздуха) одновременно включается стерилизация ультра- фиолетовой лампой и генерация отрицательных ионов.




Управление таймером


AirComfort 3SK-AC0304
Нажмите на кнопку “Air Purification” (очистка воздуха) во время работы воздухоочистителя.

  • Можно выбрать одну из следующих настроек: 4 часа, 2 часа, непрерывная работа.

  • Загорается лампа 4H (4 часа) или 2Н (2 часа).

  • Лампы контроля питания переключаются в режиме без подсветки (“темный” режим).

  • Если выбрана настройка 4 часа или 2 часа, только одна из ламп контроля питания мигает. (Мелодия не играет.)





Управление расходом воздуха (скоростью распыления)


AirComfort 3SK-AC0304

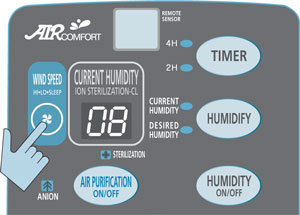

Нажмите на кнопку “Wind Speed” (расход воздуха)

  • Можно выбрать одну из следующих настроек: Mild (мягкий) - Sleep (спящий) - Strong (сильный) - Mild (мягкий) - Sleep (спящий).

  • Когда бак полностью заполнен, воздухоочиститель может работать приблизительно 20 часов (в режиме Sleep (спящий), при температуре воздуха в помещении 20°С и при относительной влажности 30 %).


Управление расходом воздуха (скоростью распыления)


AirComfort 3SK-AC0304
Нажмите на кнопку “Humidification” (увлажнение) (режим работы с увлажнением)

  • Лампа контроля питания и цифровой индикатор включаются одновременно. Индикатор показывает последовательность 5 - 4 - 3 - 2 - 1, затем величину влажности (%).

  • Первоначальная настройка влажности 60%.

  • В первые 10 секунд после включения воздухоочиститель работает в режиме “Strong” (сильный).



AirComfort 3SK-AC0304

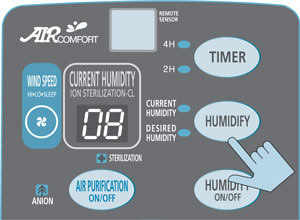

Нажмите на кнопку “Humidity Control” (управление влажностью), чтобы выбрать желаемую влажность.

  • При каждом нажатии индикация меняется в последовательности: 60 - 65 - 70 - 75 - 80 - 40 - 45 - 50 - 55 - 60 (%).

  • Увлажнение прекращается, когда достигается желаемая влажность.

  • Если выбрана желаемая влажность 80 %, воздухоочиститель будет работать постоянно, при этом увлажнение прекратится, когда будет достигнута влажность 75 %.



AirComfort 3SK-AC0304

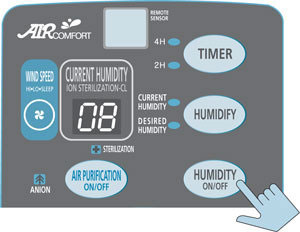

Нажмите на кнопку “Humidification” (увлажнение) еще раз, чтобы выключить воздухоочиститель.

  • Лампа контроля питания и цифровой индикатор выключаются.

  • Отсоединение кабеля питания и магнитного разъема возвращает первоначальную настройку (система ионной стерилизации не работает).

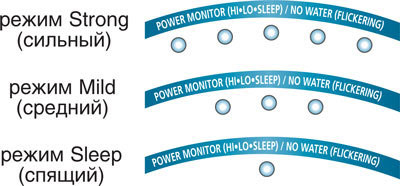

Функции лампы контроля питания


AirComfort 3SK-AC0304

  • Показывает режим работы.

  • Нажатие на кнопку “Time Control” (управление таймером) и “Humidity Control” (управление влажностью) одновременно на 3 секунды включает так называемый “темный” режим.

  • Лампа контроля питания светится, как показано на рисунке справа, в зависимости от режима работы



Обслуживание и очистка AirComfort 3SK-AC0304

AirComfort 3SK-AC0304ВНИМАНИЕ!
Перед тем, как начинать очистку, отсоедините кабель питания и магнитный разъем. Не используйте хлорные и щелочные чистящие средства.


Очистка водяного бака
AirComfort 3SK-AC0304
Налейте в бак небольшое количество воды, плотно завинтите крышку и хорошенько потрясите, чтобы промыть бак.

  • Используйте только водопроводную воду.



Корпус воздухоочистителя (время от времени)
AirComfort 3SK-AC0304

  • Протрите мягкой влажной тканью.

  • Если корпус воздухоочистителя сильно загряз нен, смочите ткань раствором нейтраль ного моющего средства, хорошо отожмите ткань и протрите ею корпус воздухоочистителя.

  • Не используйте бензол, растворители или щелоч- ные моющие средства. Их использование может привести к изменению цвета или дефор мации корпуса воздухоочистителя.



Очистка воздушного фильтра (один или два раза в неделю)

AirComfort 3SK-AC0304
Легко потяните за оба края воздухозаборной решетки, чтобы снять ее, операции 1 и 2.

AirComfort 3SK-AC0304
Выньте воздушный фильтр из воздухозаборной решетки.

AirComfort 3SK-AC0304
Очистите фильтр с помощью пылесоса.

AirComfort 3SK-AC0304
Установите фильтр на место. Чтобы установить воздухозаборную решетку, втолкните ее в 2 крючка сначала с правой стороны, затем с левой стороны.

  • Не используйте воздухоочиститель без воздушного фильтра. (Это может привести к поломке воздухоочистителя.)

  • Заменяйте воздушный фильтр каждые 6 месяцев. (Обратитесь в авторизованный сервисный центр.)




Очистка испарительного фильтра(с антибактериальной пропиткой)

AirComfort 3SK-AC0304
Промойте водой

  • Развести 8-10% уксус - 100мл на 1л воды.

  • Не вынимая испарительный фильтр из каркаса, опустить его в ёмкость с разведённым составом на 1-2 часа.

  • После чего хорошо промыть фильтр водопроводной водой.

  • Поставить фильтр на место в прибор.


Фильтр белого цвета необходимо чистить раз в 2-3 месяца, в зависимости от качества водопроводной воды;
Фильтр голубого цвета (применяется только для сухой очистки воздуха, без использования воды) необходимо чистить раз в 2-3 недели, с помощью пылесоса.


Замена испарительного фильтра (с антибактериальной пропиткой)
(заменять через 6-12 месяцев, в зависимости от качества применяемой воды)

AirComfort 3SK-AC0304

  • Слейте всю воду и толкните два защелкивающихся замка (показаны стрелками на рисунке), чтобы отцепить и открыть корпус фильтра с антибиотиком; затем снимите его.

  • Выньте фильтр из корпуса.

  • Вставьте новый фильтр в корпус (1).

  • Закройте противоположную сторону корпуса (2) и замкните.

  • Соберите в обратной последовательности.

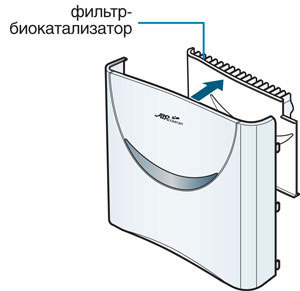

Очистка биокатализатора (периодическое использование)

AirComfort 3SK-AC0304

  • Протрите мягкой тканью или очистите с помощью пылесоса, не вынимая из передней панели корпуса воздухоочистителя.

  • Обязательно плотно и аккуратно закройте переднюю панель.

  • В противном случае срабатывает звуковой сигнал.

Чтобы купить испарительный фильтр с антибиотиком и воздушный фильтр, обратитесь в торгующую организацию, в которой Вы прибрели воздухоочиститель, или в авторизованный сервисный центр.

Поиск и устранение неисправностей



Признак неисправности

Места, которые нужно проверить, или причина неисправности

Способ устранения

Не светится ламповый индикатор “Humidification” (увлажнение) и “Air Cleaning” (очистка воздуха).

·  Кабель питания подключен правильно?
·  Магнитный разъем подключен правильно?

Присоедините кабель питания и магнитный разъем плотно и правильно.

Мигает ламповый индикатор “No Water” (нет воды).

·  Проверьте уровень воды в баке.

Заполните бак водой.

Мигает ламповый индикатор “No Water” (нет воды), но вода в баке есть.

·  Еще раз нажмите на кнопку “Power” (питание).
·  Используете водопроводную воду?

Нажмите на кнопку включения питания.Заполните бак водопроводной водой.

Неприятный запах потока воздуха.

·  Как давно Вы меняли воду?
·  Испарительный фильтр с антибиотиком и резервуар - чистые?

Очистите воздухоочисти- тель и заполните его свежей водой, как описано в руководстве.

Остановка во время работы в режиме “Humidification” (увлажнение).

·  Когда влажность достигает желаемой влажности, воздухо- очиститель останавливается автоматически.

Воздухоочиститель запустится автоматически, когда уровень влажности снизится.

Запах хлора.

·  Включилась система ионной стерилизации.

Это не проблема. Продолжайте использовать воздухоочиститель.

Показанная на индикаторе влажность отличается от показаний другого гигрометра.

·  Грязь скопилась на воздушном фильтре?
·  Иногда это происходит в первое время после включения воздухо очистителя. Удостоверьтесь в правильности показаний другого гигрометра

Очистите воздушный фильтр (см. стр. 12). В одном и том же помещении влажность может быть разной в разных местах.Проверьте еще раз через 20 минут.

Мигает лампа контроля питания, воздухоочиститель не работает.

·  Передняя панель плотно закрыта?
·  Фильтр фотокатализатор установлен правильно?

Правильно и плотно закройте переднюю панель.

Пульт дистанционного управления не работает.

·  Проверьте срок годности батареи.
·  Воздухоочиститель установлен слишком высоко?

Замените батарею. Отрегулируйте угол луча
